Светофоры переездные светодиодные СП-АТ и головки светодиодные ГСП для переездных светофоров

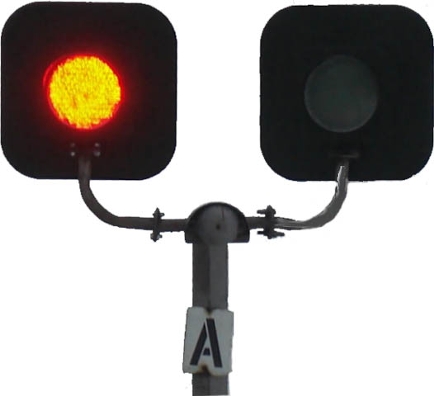

Светодиодные светофоры СП2-200-АТ типа Т6.1 по ДСТУ 4092 и СП2-300-АТ типа Т6.2 по ДСТУ 4092 предназначены для подачи в соответствии с сигналами управления переездной сигнализации двух расположенных по одной горизонтали перемигивающих красных сигналов, запрещающих переезд автотранспортных средств и переход пешеходов через железнодорожные пути.
Светодиодный светофор СП3-АТ (тип 6.5 по ДСТУ 4092) отличается от светофора СП3-200-АТ наличием третьего лунно-белого сигнала, расположенного над красными сигналами, промигивающего при выключенных красных сигналах, что свидетельствует об исправности переездной сигнализации управления светофорами.
Головка светодиодная для дорожных переездных светофоров  ГСП-200-К (далее – головка) предназначена для дорожных переездных светофоров, регулирующих движение автомобильного транспорта и пешеходов через железнодорожный переезд.
В головке источником света служит светодиодный модуль на основе светоизлучающих диодов.



Светодиодный светофор СП-АТ состоит из светодиодных головок ГСП-200 или ГСП-300 (число в обозначении равно типоразмеру рабочей части стекла-рассеивателя в мм), установленных на стойке. Вариант крепления стойки (на отдельном фундаменте или на переездном шлагбауме конкретного типа) оговаривается при заказе.
   Головки светодиодные ГСП-200 и ГСП-300 могут поставляться как в качестве светофоров типов Т6.3 и Т6.4 по ДСТУ 4092, так и отдельно для замены несоответствующих ДСТУ 4092 по типоразмеру рабочей части линзы (150 мм) ламповых головок переездных линзовых светофоров типа СП.
Основные характеристики головки ГСП:

Номинальный диаметр рассеивателя сигнала

200 мм

Цвет сигнала

красный

Величина напряжения питания постоянного тока, величина эффективного значения напряжения питания переменного тока

12 ± 2 В

Величина эффективного значения напряжения питания переменного тока при включении головки с обмоткой реле АОШ2-180/0,45 с сопротивлением 180 Ом (невключенное высвечивании сигнала)

22 ± 2 В

Частота переменного тока

(50 ± 1) Гц

Величина эффективного значения переменного тока, потребляемого головкой, при включении головки с обмоткой реле АОШ2-180/0,45 с сопротивлением 0,45 Ом (включенное высвечивание сигнала)

0,45…1,10 А

Величина эффективного значения переменного тока, потребляемого головкой, при включении головки с обмоткой реле АОШ2-180/0,45 с сопротивлением 180 Ом (невключенное высвечивание сигнала)

25…45 мА

Потребляемая мощность при величине эффективного значения напряжения питания переменного тока 12 ± 2 В, не более

12 Вт

Параметры светоизлучения головки

согласно ДСТУ 4092-2002

Вид климатического исполнения головок

У 1 по ГОСТ 15150-69

Средняя наработка на отказ, не менее

100 000 часов

Полный средний срок службы, не менее

20 лет

Габаритные размеры, не более

442х256х442 мм

Масса, не более

5,0 кг
